Od czego zacząć: potrzeby domowników a projekt oświetlenia LED
Analiza funkcji pomieszczeń i stylu życia
Projekt oświetlenia LED w mieszkaniu lub domu zaczyna się od zrozumienia, jak żyją domownicy. Techniczne parametry, moc zasilaczy i rozmieszczenie punktów świetlnych są wtórne wobec tego, co realnie dzieje się w pomieszczeniach. Inaczej planuje się oświetlenie w lokalu, gdzie większość dnia ktoś pracuje zdalnie, a inaczej w mieszkaniu „sypialnianym”, w którym domownicy pojawiają się dopiero wieczorem.
Dobrą metodą jest przejście po kolei przez każde pomieszczenie i zapisanie odpowiedzi na kilka prostych pytań: kto z niego korzysta, o jakich porach, do czego i przez ile czasu. Inne wymagania będzie miał salon z aneksem, w którym ktoś pracuje przy stole, inne – kuchnia intensywnie używana do gotowania, a jeszcze inne – pokój dziecka, który łączy funkcję sypialni, miejsca do nauki i przestrzeni zabawy.
W praktyce wystarczy wziąć rzut mieszkania (może być szkic odręczny) i przy każdym pomieszczeniu zanotować główne aktywności: praca, odpoczynek, zabawa, sen, gotowanie, pielęgnacja, przechowywanie. Do każdej z nich można przypisać typ światła: mocne i równomierne, kierunkowe, bardzo delikatne, ciepłe lub neutralne. Z tego wynika, ile stref świetlnych będzie potrzebnych oraz jak powinno działać sterowanie oświetleniem i ściemniacze.
Styl życia mocno wpływa na to, jak bardzo rozbudowana powinna być instalacja oświetlenia LED. Osoba pracująca w biurze, która wraca do domu po zmroku, doceni przede wszystkim przytulne, ciepłe światło i kilka scen świetlnych do relaksu. Ktoś pracujący zdalnie będzie potrzebował dobrego, równomiernego oświetlenia zadaniowego przy biurku i w kuchni oraz elastycznego sterowania barwą i natężeniem światła w ciągu dnia.
Oświetlenie ogólne, zadaniowe i dekoracyjne – podział na strefy
Światło w domu pełni trzy główne funkcje: oświetlenie ogólne, zadaniowe i dekoracyjne (akcentowe). Projekt oświetlenia LED w mieszkaniu powinien je rozdzielać, bo każdy typ światła inaczej się dobiera, oblicza i steruje.
Oświetlenie ogólne to podstawowe, równomierne światło w pomieszczeniu. Zwykle zapewniają je oprawy sufitowe, panele LED, downlighty, linie świetlne lub plafony. Jego zadaniem jest umożliwienie bezpiecznego poruszania się i wykonywania codziennych czynności bez wysiłku dla wzroku. Oświetlenie ogólne nie musi być bardzo jasne, jeśli pomieszczenie ma dodatkowe, mocniejsze światło zadaniowe w kluczowych strefach.
Oświetlenie zadaniowe (robocze) to światło skierowane tam, gdzie wykonuje się precyzyjne czynności: blat kuchenny, biurko, toaletka, lustro w łazience, warsztat w garażu. Tu liczy się odpowiednia ilość lumenów na m², brak cieni i olśnień oraz często bardziej neutralna barwa (np. 4000 K), która sprzyja koncentracji i dobremu widzeniu szczegółów. W tej roli sprawdzają się taśmy LED w suficie podwieszanym nad blatem, reflektory kierunkowe, lampy biurkowe, oprawy nad lustrem.
Oświetlenie dekoracyjne (akcentowe) służy do budowania nastroju, podkreślania faktury ściany, wnęk, obrazów, schodów czy zabudowy meblowej. To mogą być taśmy LED w profilach aluminiowych, punktowe oprawy ścienne, niewielkie reflektorki czy podświetlenie cokołów. Zazwyczaj ma mniejszą moc, często ciepłą barwę i bywa podłączone do osobnych obwodów lub sterowników, aby móc je włączać niezależnie.
Myśląc o projekcie, warto świadomie rozpisać te funkcje w każdym pomieszczeniu: osobno zaznaczyć punkty ogólne, zadaniowe i dekoracyjne. Wtedy łatwiej zdecydować, gdzie konieczne są ściemniacze, gdzie wystarczą zwykłe włączniki, a gdzie potrzebne będzie bardziej zaawansowane sterowanie oświetleniem.
Mieszkanie w bloku a dom jednorodzinny – inne warunki, inne decyzje
Modernizacja instalacji na LED w mieszkaniu w bloku często wiąże się z ograniczeniami: niższe sufity, betonowe stropy utrudniające prowadzenie nowych przewodów, brak możliwości łatwego zasilenia z zewnątrz (np. dla opraw na elewacji). Z kolei dom jednorodzinny daje więcej swobody w rozprowadzeniu kabli, integracji oświetlenia z automatyką i dodaniu oświetlenia zewnętrznego oraz ogrodowego.
W blokach o wysokości pomieszczeń około 2,6–2,7 m częstym problemem jest olśnienie przy zbyt mocnych, punktowych oprawach LED w suficie. Lepiej sprawdzają się wtedy rozproszone panele LED, taśmy LED w suficie podwieszanym tworzące linię światła lub oprawy o większej powierzchni świecącej, które dają łagodniejszy rozkład luminancji. W niskich pomieszczeniach trzeba też uważać na zwisy – zbyt niskie lampy nad stołem czy w korytarzu mogą przeszkadzać w codziennym użytkowaniu.
W domu jednorodzinnym pojawia się dodatkowo oświetlenie klatki schodowej, poddasza, garażu, tarasu, wjazdu, ogrodu. Wysokość pomieszczeń może być większa, a w salonie często występuje antresola lub skosy dachu. W takim przypadku rozmieszczenie punktów świetlnych wymaga przemyślenia już na etapie stanu surowego, aby później można było łatwo podłączyć oprawy LED w trudno dostępnych miejscach (wysokie sufity, krokwie, słupy konstrukcyjne).
Różnice w ilości światła dziennego też mają znaczenie. Mieszkanie z jednym balkonem od północy będzie wymagało mocniejszego oświetlenia ogólnego i lepszej możliwości regulacji natężenia światła sztucznego przez większość dnia. Dom z dużymi przeszkleniami od południa może mieć odwrotny problem – w dzień dużo światła dziennego, a po zmroku konieczność odpowiedniego oświetlenia wysokich przestrzeni.
Jak przełożyć potrzeby na plan – prosty szkic rzutów
Po analizie funkcji pomieszczeń i stylu życia warto przygotować prosty plan oświetlenia do remontu mieszkania. Nie musi to być profesjonalny projekt CAD. Wystarczy szkic rzutów z zaznaczonymi strefami świetlnymi i wstępnymi lokalizacjami opraw. Ważniejsze od dokładnych wymiarów jest wskazanie relacji: co ma się świecić razem, co osobno, skąd będzie sterowanie i jakie typy światła są potrzebne.
Na planie warto oznaczyć:
- strefy oświetlenia ogólnego (np. oprawy sufitowe, panele, linie LED),
- strefy zadaniowe (blaty, biurka, lustra, miejsca czytania),
- strefy dekoracyjne (wnęki, półki, ściany akcentowe, cokoły),
- lokalizacje włączników i ściemniaczy oraz miejsca, z których będzie sterowanie schodowe/krzyżowe,
- miejsce potencjalnych zasilaczy i sterowników LED, jeśli planowane są taśmy, systemy 12/24 V lub sterowanie inteligentne.
Taki szkic ułatwia rozmowę z elektrykiem, architektem wnętrz czy wykonawcą sufitów podwieszanych. Dzięki niemu można wcześniej zaplanować przejścia przewodów, puszki i rezerwy pod przyszłe rozbudowy instalacji oświetleniowej, unikając kucia ścian po zakończonym remoncie.

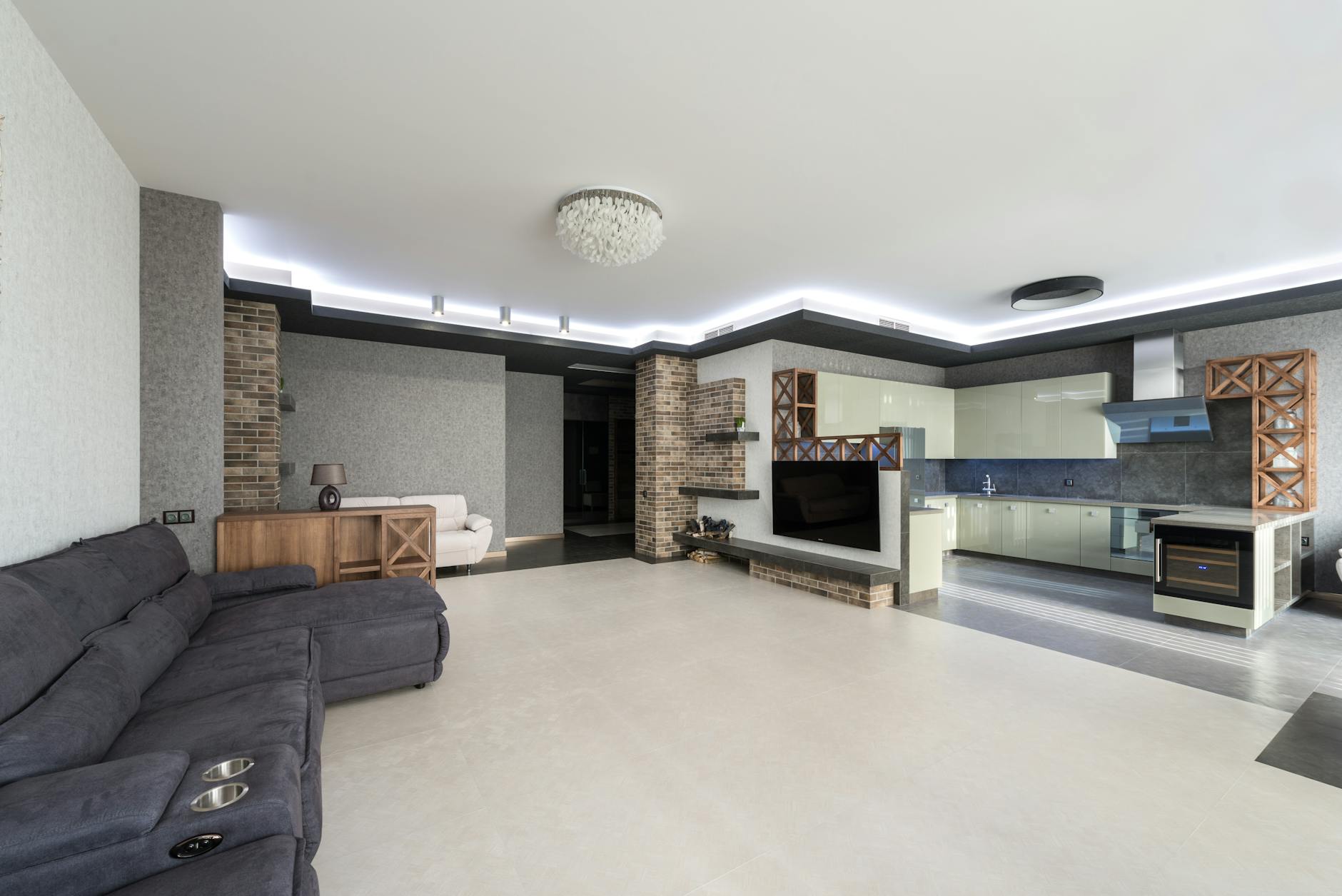

Przykład: salon z aneksem kuchennym jako zestaw stref świetlnych
Salon z aneksem kuchennym to najczęściej najbardziej złożone pomieszczenie. Zwykle łączy kilka funkcji: gotowanie, spożywanie posiłków, oglądanie TV, czytanie, praca przy stole, przyjmowanie gości. Projekt oświetlenia LED powinien rozdzielić te funkcje na co najmniej kilka obwodów i typów światła.
Typowy układ może wyglądać tak: delikatne oświetlenie ogólne nad częścią wypoczynkową (np. linia LED lub kilka downlightów z możliwością ściemniania), mocne oświetlenie zadaniowe nad blatem kuchennym (taśma LED w profilu pod szafkami lub oprawy wpuszczane), oświetlenie stołu (lampa wisząca z możliwością regulacji wysokości i natężenia), plus oświetlenie dekoracyjne – np. podświetlona wnęka z półkami lub listwa LED w cokole mebli.
Każda z tych stref powinna być sterowana niezależnie. W praktyce oznacza to osobne obwody lub przynajmniej osobne łączniki i ściemniacze. W efekcie można mieć mocne światło do sprzątania, przytulne do oglądania filmu, neutralne do pracy przy stole i akcentowe do wieczornego relaksu. Wszystko w ramach jednej, dobrze zaprojektowanej instalacji oświetlenia LED.
Podstawy techniczne LED, które trzeba zrozumieć przed projektem
Strumień świetlny, moc i skuteczność – lumeny zamiast watów
Tradycyjnie przy oświetleniu żarowym używało się watów jako prostego wskaźnika ilości światła – 60 W, 100 W itd. Przy LED takie podejście prowadzi do błędów. Moc w watach mówi tylko, ile energii pobiera źródło światła, a nie ile światła emituje. Dla użytkownika ważniejszy jest strumień świetlny w lumenach (lm) oraz skuteczność świetlna (lm/W).
Do projektowania oświetlenia LED w mieszkaniu praktycznie stosuje się orientacyjne zakresy lumenów na metr kwadratowy dla różnych pomieszczeń. Przykładowo, do oświetlenia ogólnego w sypialni wymaga się mniej niż w kuchni czy w łazience. Dodatkowo trzeba uwzględnić kolor i odbijalność ścian, wysokość pomieszczenia oraz ilość światła dziennego.
Skuteczność świetlna mówi, ile lumenów uzyskujemy z jednego wata pobranej mocy. Dobre, domowe źródła LED osiągają zwykle skuteczność rzędu 80–120 lm/W, a bardziej zaawansowane – jeszcze więcej. Jeśli jeden producent oferuje żarówkę 10 W o strumieniu 800 lm, a inny 10 W i 600 lm, to ta pierwsza jest po prostu efektywniejsza i zużyje mniej energii przy uzyskaniu określonego poziomu jasności w pomieszczeniu.
Przy planowaniu ilości punktów świetlnych warto sumować strumienie z poszczególnych opraw. Jeśli w salonie przewidziano 6 opraw sufitowych po około 600 lm każda, daje to 3600 lm światła ogólnego, do czego dochodzi oświetlenie zadaniowe i dekoracyjne. Dzięki temu łatwo ocenić, czy uzyskane wartości są zbliżone do typowych zakresów dla danego typu pomieszczenia.
Temperatura barwowa, CRI i komfort widzenia
Temperatura barwowa (CCT) określana w kelwinach (K) opisuje, czy światło jest ciepłe, neutralne, czy chłodne. W domach najczęściej stosuje się wartości 2700–3000 K (ciepłe), 3500–4000 K (neutralne) oraz 5000 K i więcej (chłodne, zbliżone do dziennego). Dobór barwy światła w domu ma bezpośredni wpływ na odczuwany nastrój, komfort i koncentrację.
Ciepłe światło (2700–3000 K) sprzyja relaksowi, kojarzy się z tradycyjną żarówką i jest preferowane w salonach, sypialniach i strefach wypoczynku. Neutralne (3500–4000 K) dobrze sprawdza się w kuchni, łazience, na korytarzach i w miejscach, gdzie wykonuje się wiele czynności wymagających dobrej widoczności. Chłodne (powyżej 5000 K) w mieszkaniach stosuje się rzadziej – raczej w garażach, pomieszczeniach gospodarczych albo w instalacjach biur domowych, gdy priorytetem jest pobudzenie i koncentracja.
CRI (Color Rendering Index), czyli współczynnik oddawania barw, mówi jak wiernie kolory przedmiotów są odwzorowane pod danym światłem w porównaniu z naturalnym odniesieniem. W warunkach domowych dobrym punktem odniesienia jest CRI ≥ 80, a w bardziej wymagających strefach – takich jak kuchnia, łazienka, garderoba – warto rozważyć CRI ≥ 90. Wysokie CRI ma znaczenie przy obróbce produktów spożywczych, makijażu, doborze ubrań, bo zniekształcone kolory mogą być uciążliwe na co dzień.
Przy wyborze opraw LED i taśm warto więc nie ograniczać się wyłącznie do mocy i barwy, ale sprawdzić również parametry CRI. W tanich produktach marketowych często nie są one podane lub są zaniżone, co może skutkować „płaskim” wyglądem wnętrza i nienaturalnymi kolorami.
Migotanie (flicker) i jakość zasilania LED
LED jako technologia jest bardzo wrażliwa na sposób zasilania. Niewłaściwie zaprojektowane zasilacze i sterowniki LED mogą powodować migotanie światła (flicker) – nawet jeśli nie jest ono wyraźnie widoczne gołym okiem. Długotrwała ekspozycja na migotanie może wywoływać zmęczenie, ból głowy czy dyskomfort u osób wrażliwych.
Migotanie wynika zwykle ze sposobu sterowania prądem diod LED (np. tanie zasilacze bez stabilizacji, proste ściemniacze fazowe, brak filtracji). Produkty profesjonalne i markowe oprawy LED mają z reguły lepsze układy zasilające, co minimalizuje flicker. W specyfikacjach technicznych można spotkać oznaczenia typu „flicker-free” albo podane wartości procentowe migotania.
Przy wyborze źródeł światła do domu dobrze jest szukać informacji o migotaniu w kartach katalogowych lub testach niezależnych. Jeżeli parametry nie są podane, a produkt jest wyraźnie tańszy od rozwiązań markowych, rośnie ryzyko zastosowania prostych, „budżetowych” zasilaczy. Wrażenie migotania można też sprawdzić samodzielnie – obserwując światło przez aparat telefonu przy krótkim przesuwaniu kadru: wyraźne pasy lub „schodkowanie” oznaczają zwykle wysoki flicker.
Problemy dodatkowo nasilają się przy ściemnianiu. Tanie źródła LED często słabo współpracują ze ściemniaczami fazowymi, co objawia się skokową zmianą jasności, buczeniem lub właśnie migotaniem przy niskich poziomach. Jeżeli instalacja ma wykorzystywać ściemniacze, lepiej zaplanować zestaw: konkretny typ oprawy + dedykowany sterownik lub ściemniacz, sprawdzony przez producenta. W systemach 12/24 V sensowne jest stosowanie sterowników PWM dobrej jakości, a nie przypadkowych regulatorów z niepewnego źródła.
W instalacjach z dużą liczbą taśm LED i zasilaczy na jednym obwodzie trzeba też zadbać o jakość samej sieci: właściwe przekroje przewodów, poprawne uziemienie i rozdział obwodów o dużych obciążeniach indukcyjnych (silniki, pompy) od oświetlenia. Zakłócenia w sieci mogą powodować nie tylko migotanie, ale też skracanie żywotności zasilaczy LED. Z punktu widzenia użytkownika oznacza to scenariusz: częste awarie, losowe resetowanie sterowników, a w skrajnym przypadku – nadmierne nagrzewanie się urządzeń.
Dopiero po zrozumieniu różnicy między lumenami a watami, wpływu temperatury barwowej i CRI oraz roli poprawnego zasilania LED można świadomie planować rozmieszczenie punktów świetlnych, podział na obwody i rodzaje sterowania. Taki fundament techniczny przekłada się później na dużo prostsze rozmowy z elektrykiem i mniejsze ryzyko, że po wykończeniu mieszkania okaże się, iż światło jest zbyt słabe, męczące lub trudne w obsłudze.
Normy, przepisy i bezpieczeństwo przy planowaniu oświetlenia LED
Podstawowe normy i wytyczne dotyczące poziomu oświetlenia
Projektując instalację LED, dobrze jest opierać się na konkretnych wartościach, a nie tylko na subiektywnym „jest jasno / ciemno”. W praktyce punktem odniesienia są normy oświetleniowe, np. PN-EN 12464-1 dla wnętrz pracy. Choć formalnie dotyczą one głównie biur, szkół czy zakładów, dają sensowne widełki także dla domów.
Normy określają m.in. wymaganą średnią iluminację na płaszczyźnie roboczej (Em w luksach), dopuszczalną nierównomierność oraz ograniczenia olśnienia. Dla stref domowych można to przełożyć na proste orientacyjne wartości:
- salon, sypialnia – oświetlenie ogólne około 100–150 lx, z lokalnym doświetleniem do 300 lx w miejscach czytania czy pracy przy biurku,
- kuchnia – około 200 lx ogólnie, minimum 300–500 lx na blacie roboczym,
- łazienka – 200 lx ogólnie, 300 lx przy lustrze,
- korytarze i komunikacja – 50–100 lx, w zależności od szerokości i ilości światła dziennego.
Te wartości nie służą do aptecznego liczenia każdego punktu, ale pomagają porównać planowaną ilość lumenów z typowymi wymaganiami. Jeśli z sumy strumieni opraw wychodzą wartości wielokrotnie niższe, instalacja będzie po prostu za słaba, niezależnie od „klimatycznej” barwy czy wysokiego CRI.
Strefy ochronne w łazienkach i wilgotnych pomieszczeniach
LED w łazience to nie tylko kwestia ładnych opraw, ale przede wszystkim bezpieczeństwa. Wokół wanien, brodzików i umywalek obowiązują strefy ochronne, w których można stosować tylko odpowiednie urządzenia.
W uproszczeniu wyróżnia się kilka obszarów:
- Strefa 0 – wnętrze wanny lub brodzika. Dopuszczalne są wyłącznie urządzenia na bardzo niskie napięcie bezpieczne SELV (zwykle 12 V) i z odpowiednim stopniem szczelności, najczęściej IPx7 (ochrona przed zanurzeniem).
- Strefa 1 – przestrzeń nad wanną lub brodzikiem do wysokości 2,25 m. Wymagane są oprawy o podwyższonej szczelności, co najmniej IPx4, a przy intensywnym natrysku – IPx5. Zasilanie często także musi być z obwodów SELV, w zależności od rozwiązania.
- Strefa 2 – obszar poza strefą 1, zwykle do 0,6 m od jej krawędzi. Tu także wymagana jest zwiększona szczelność (najczęściej IPx4), choć dopuszcza się już standardowe napięcie sieciowe, o ile oprawy spełniają pozostałe wymagania.
Poza strefami oprawy mogą mieć niższe IP, ale jeśli łazienka jest mała i często mocno zaparowana, sensowniej trzymać się rozwiązań o szczelności co najmniej IP44. Zasilacze i sterowniki LED najlepiej umieszczać poza strefami ochronnymi, np. w sąsiednim pomieszczeniu lub nad sufitem podwieszanym, w miejscu suchym i dostępnym serwisowo.
Klasa ochronności, uziemienie i zabezpieczenia obwodów
Oprawy LED mają określoną klasę ochronności, która mówi o sposobie ochrony przed porażeniem elektrycznym. W domach spotyka się najczęściej:
- Klasa I – oprawa posiada zacisk ochronny i musi być podłączona do przewodu PE (uziemienie). Dotyczy to wielu metalowych lamp wiszących, reflektorów, opraw wpuszczanych.
- Klasa II – oprawa o podwójnej izolacji, która nie wymaga przewodu ochronnego. Często dotyczy plastikowych opraw, niektórych paneli czy listew LED.
- Klasa III – oprawy zasilane napięciem bardzo niskim SELV (np. 12/24 V). W tym przypadku bezpieczeństwo zależy przede wszystkim od poprawnego doboru i podłączenia zasilacza separującego.
W mieszkaniach zgodnych z aktualnymi przepisami obwody oświetleniowe są zabezpieczone wyłącznikami nadprądowymi (ES) oraz wyłącznikami różnicowoprądowymi (RCD). Przy planowaniu LED nie zmienia to zasady: oprawy i źródła powinny być dobrane tak, aby nie przekraczać dopuszczalnego obciążenia obwodu, a przewody ochronne prowadzone konsekwentnie do wszystkich urządzeń klasy I.
Przy zasilaczach 12/24 V pojawia się dodatkowy element – ich strona wtórna nie jest zwykle zabezpieczona wyłącznikiem różnicowoprądowym. Oznacza to, że zwarcia i uszkodzenia po stronie niskiego napięcia powinny być ograniczone poprzez poprawny dobór przekrojów przewodów, długości linii oraz, w razie potrzeby, dodatkowe zabezpieczenia (bezpieczniki, ograniczniki). W praktyce przy domowych instalacjach taśm LED kluczowe jest, aby nie przeciążać zasilaczy i unikać kumulowania dużych prądów w długich, cienkich przewodach.
Kompatybilność elektromagnetyczna i zakłócenia
Nowoczesne zasilacze i sterowniki LED zawierają przetwornice impulsowe. Jeśli są źle zaprojektowane albo stosowane w skrajnych warunkach (przegrzewanie, przeciążenie), mogą wprowadzać zakłócenia elektromagnetyczne do instalacji. Skutkiem są np. szumy w odbiornikach audio, zakłócenia w radiu, a czasem problemy z działaniem automatyki domowej.
Rozsądny dobór urządzeń oznacza korzystanie z produktów z oznaczeniami CE i zgodnością z dyrektywą EMC, czyli z wbudowanymi filtrami przeciwzakłóceniowymi. W większych instalacjach (np. dom jednorodzinny z kilkunastoma zasilaczami LED) opłaca się rozdzielić obwody oświetlenia od obwodów z dużymi obciążeniami indukcyjnymi (pompy, klimatyzacja), a w rozdzielnicy przewidzieć miejsce na ewentualne dodatkowe filtry lub ochronniki przepięciowe.
Temperatura pracy i chłodzenie opraw LED
LED wydaje się „zimną” technologią, ale rzeczywiste warunki pracy diod i zasilaczy mocno wpływają na trwałość. Zbyt wysoka temperatura to główny powód przyspieszonego spadku strumienia świetlnego (światło słabnie po paru latach) i awarii driverów.
Przy projektowaniu zabudów trzeba unikać sytuacji, w których oprawa LED pracuje w małej, szczelnej wnęce bez przepływu powietrza. Przykłady typowych błędów:
- listwa LED w profilu bez radiatora, szczelnie zabudowana w płycie meblowej bez dostępu powietrza,
- zasilacz dużej mocy „schowany” w wąskiej, zamkniętej przestrzeni sufitu podwieszanego, tuż obok izolacji termicznej,
- panel LED w suficie podwieszanym przykryty od góry warstwą wełny, bez zachowania minimalnych odległości.
Rozwiązanie jest proste: zapewnić minimalne odległości od materiałów palnych, przestrzeń wentylacyjną wokół obudowy i profil aluminiowy o odpowiedniej powierzchni dla taśm LED. Jeżeli producent oprawy podaje maksymalną temperaturę pracy lub wymaganą przestrzeń montażową – trzeba ją uwzględnić już na etapie adaptacji sufitu czy zabudów meblowych, a nie po ich wykonaniu.
Planowanie okablowania pod LED: obwody, przewody, sterowanie
Podział na obwody oświetleniowe a funkcje pomieszczeń
Podział obwodów oświetleniowych to jedna z kluczowych decyzji. Wpływa zarówno na komfort sterowania, jak i bezpieczeństwo oraz możliwość rozbudowy. Zamiast jednego obwodu „światło na całe mieszkanie” lepiej przyjąć zasadę podziału funkcjonalnego i przestrzennego.
Typowy schemat dla mieszkania może wyglądać tak:
- osobny obwód dla salonu z aneksem (często nawet dwa – dla głównego oświetlenia i dodatków dekoracyjnych),
- osobny obwód dla sypialni i pokoju dziecięcego,
- osobny obwód dla kuchni i łazienek (z uwzględnieniem wymagań RCD),
- osobny obwód dla przedpokoju, korytarzy, garderoby,
- dodatkowe obwody dla oświetlenia zewnętrznego, tarasu, garażu.
Jeśli w jednym pomieszczeniu planowanych jest wiele niezależnych scen świetlnych, sensowne jest dalsze rozbicie na kilka linii sterowanych osobno, nawet jeśli zasilane są z tego samego zabezpieczenia. Przykładowo w salonie: linia sufitowa ogólna, linia opraw ściennych, linia oświetlenia TV, linia LED w meblach.
Dobór przekrojów przewodów dla oświetlenia 230 V i 12/24 V
Standardowo instalacje oświetleniowe 230 V w mieszkaniach wykonuje się przewodami o przekroju 1,5 mm² Cu, co przy domowych długościach i typowych zabezpieczeniach jest w pełni wystarczające dla LED. Więcej uwagi wymagają obwody niskonapięciowe 12/24 V do zasilania taśm i modułów LED.
Przy niskim napięciu ten sam pobór mocy oznacza wielokrotnie większy prąd, a więc większe spadki napięcia na przewodach. Jeśli przewód jest za cienki lub za długi, końcowe odcinki taśmy będą świecić wyraźnie słabiej. W praktyce trzeba uwzględnić:
- moc taśmy (W/m) i całkowitą długość zasilanego odcinka,
- napięcie zasilania (12 czy 24 V – przy 24 V prąd jest o połowę mniejszy),
- długość przewodu od zasilacza do początku taśmy oraz ewentualne odgałęzienia.
Jeśli odległość od zasilacza do taśmy jest większa, lepiej zwiększyć przekrój przewodu do 2,5 mm², zasilać taśmę z obu końców lub wprowadzić dodatkowe punkty zasilania w jej środku. W instalacjach meblowych, gdzie odcinki są krótkie, wystarcza zwykle przewód 0,5–0,75 mm², ale zawsze trzeba porównać prądy z maksymalną obciążalnością żyły.
Rozmieszczenie puszek, zasilaczy i dostęp serwisowy
LED wymusza inne myślenie o rozmieszczeniu puszek i elementów pomocniczych. Szczególnie istotne jest miejsce montażu zasilaczy, sterowników i modułów ściemniających. W przeciwieństwie do tradycyjnych żarówek, które można wymienić w oprawie, awaria zasilacza LED zwykle wymaga dostępu do przestrzeni ponad sufitem lub za zabudową.
Praktyczny układ to:
- puszki rozgałęźne w dostępnych miejscach (np. nad sufitami podwieszanymi z klapką rewizyjną),
- zasilacze w jednym, łatwo dostępnym miejscu technicznym (szafa, wnęka), z wyprowadzonymi przewodami 12/24 V do poszczególnych stref,
- sterowniki i moduły radiowe (np. Zigbee, Wi-Fi) blisko obsługiwanych opraw, z zachowaniem minimalnych odległości od źródeł zakłóceń.
Przy projektowaniu zabudów z płyt g-k i mebli kuchennych dobrze jest przewidzieć klapki rewizyjne lub demontowalne fragmenty zabudowy tam, gdzie ukryte będą zasilacze i połączenia. Brak takiego dostępu zwykle kończy się koniecznością rozbierania sufitu przy pierwszej poważniejszej awarii.
Systemy sterowania: tradycyjne łączniki, ściemniacze i „smart home”
Sposób sterowania oświetleniem trzeba ustalić równolegle z planem okablowania. Zastosowanie wyłącznie tradycyjnych łączników schodowych i krzyżowych poprawdza rozwiązanie, ale ogranicza elastyczność aranżacji. Z drugiej strony systemy smart home wymagają przemyślanej struktury przewodów i miejsca na moduły.
Podstawowe warianty:
- Klasyczne łączniki i ściemniacze fazowe – proste, niezawodne, ale wymagają źródeł LED zgodnych z ściemnianiem fazowym. Dobre przy pojedynczych obwodach ogólnych.
- Systemy magistralne (np. KNX, DALI) – stosowane częściej w większych domach. Umożliwiają centralne sterowanie, sceny świetlne, integrację z czujnikami ruchu, roletami. Wymagają oddzielnego przewodu magistralnego i dedykowanych opraw lub sterowników.
- Systemy bezprzewodowe (Zigbee, Z-Wave, Wi-Fi) – moduły schowane w puszkach podtynkowych lub przy oprawach. Dobrze sprawdzają się przy modernizacjach, gdy nie ma możliwości układania nowych przewodów. Trzeba natomiast zapewnić dobre zasięgi sieci i uwzględnić miejsce na moduły sterujące.
Dobrym kompromisem jest zaprojektowanie instalacji tak, by mogła działać klasycznie, a jednocześnie umożliwiała łatwą integrację ze smart home. Przykład: standardowe wyłączniki w puszkach podtynkowych, do których w razie potrzeby da się dołożyć moduły radiowe; osobne linie do lamp strategicznych (salon, kuchnia, sypialnia), którymi można sterować centralnie.
Przy bardziej rozbudowanych projektach dobrze sprawdza się podejście „warstwowe”: fizyczne obwody rozplanowane klasycznie, a nad nimi logika sterowania realizowana przez system smart. Jeśli kiedyś zmieni się platforma (np. z jednego ekosystemu na inny), instalacja elektryczna zostaje, a wymianie podlegają tylko moduły i aplikacje. Z punktu widzenia wykonawcy oznacza to zwykle kilka dodatkowych żył w kluczowych miejscach i głębsze puszki podtynkowe, ale w zamian domownik zyskuje dużą swobodę modyfikacji bez kucia ścian.
Źródła światła i oprawy LED: czym się różnią i co wybrać
Źródło wymienne czy zintegrowany moduł LED
Podstawowy wybór to: oprawa z klasycznym gniazdem (E27, GU10, G9) i wymienną „żarówką” LED, albo oprawa z wbudowanym, niewymiennym modułem LED. Pierwszy wariant daje dużą elastyczność – łatwo zmienić barwę, moc czy producenta źródła. Drugi zwykle zapewnia lepszą optykę, niższy pobór mocy i cieńszą, bardziej minimalistyczną konstrukcję, ale przy awarii trzeba wymienić całą oprawę.
W pomieszczeniach, gdzie oświetlenie może być intensywnie eksploatowane i ma być „na lata” (kuchnia, biuro domowe), praktycznym rozwiązaniem są oprawy z wymiennym źródłem LED dobrej klasy. Z kolei tam, gdzie ważny jest design i mała wysokość zabudowy (salon z sufitem podwieszanym, korytarze), oprawy zintegrowane dają większe możliwości aranżacyjne. Często sensowne jest połączenie obu podejść w jednym wnętrzu.
Parametry źródeł LED ważne w mieszkaniu
Przy wyborze źródeł LED poza mocą i barwą światła dochodzi kilka krytycznych parametrów, które decydują o komforcie użytkowania. Do najważniejszych należą:
- współczynnik oddawania barw (CRI) – w strefach dziennych i przy blatach roboczych opłaca się celować w CRI ≥ 90, co daje naturalniejsze kolory skóry i jedzenia,
- współczynnik migotania (flicker) – źródła z wysokim migotaniem męczą wzrok, szczególnie przy pracy przy komputerze i w pokoju dziecięcym; lepiej wybierać produkty z deklaracją „flicker-free” lub bardzo niskim współczynnikiem migotania,
- skuteczność świetlna (lm/W) – im wyższa, tym mniej energii potrzeba do uzyskania tej samej ilości światła; w typowych zastosowaniach domowych opłaca się trzymać pułapu przynajmniej średniej rynkowej, unikając skrajnie „słabych” źródeł.
W salonie czy sypialni, gdzie liczy się atmosfera, CRI i barwa światła są zazwyczaj ważniejsze niż absolutnie najwyższa skuteczność. Natomiast w garażu, pralni czy pomieszczeniu gospodarczym zwykle lepiej postawić na maksymalną ilość światła z wata przy neutralnej barwie.
Dobór opraw do funkcji: ogólne, zadaniowe, akcentowe
Dobrze działające oświetlenie LED składa się z kilku warstw. Oświetlenie ogólne zapewniają najczęściej plafony, panele, oprawy wpuszczane lub szynoprzewody z reflektorami. Ich zadaniem jest równomierne, praktyczne oświetlenie całości pomieszczenia, bez wyraźnych cieni. W kuchni lub biurze domowym warto, by te oprawy dawały światło o raczej wyższym natężeniu i neutralnej barwie.
Oświetlenie zadaniowe skupia się na konkretnych czynnościach: taśmy podszafkowe nad blatem, lampki biurkowe, oświetlenie lustra w łazience. Tutaj ważne jest precyzyjne skierowanie światła, odpowiednia osłona przed olśnieniem oraz komfortowa barwa – zwykle chłodniejsza niż w części wypoczynkowej, jeśli ma sprzyjać koncentracji. Akcenty świetlne (wnęki, półki, podświetlenia dekoracyjne) uzupełniają całość i często mogą być nieco cieplejsze oraz ściemniane, żeby wieczorem zastępować główne oświetlenie.
Dobrym nawykiem jest dzielenie opraw według funkcji już na etapie projektu elektryki. Osobny obwód dla światła ogólnego, osobny dla zadaniowego, a trzeci dla akcentów daje dużą swobodę w codziennym użytkowaniu. Przykład: w kuchni niezależne sterowanie plafonem sufitowym, taśmami podszafkowymi i podświetleniem cokołów pozwala pracować przy pełnym świetle, a wieczorem zostawić tylko delikatne, dekoracyjne LED-y, które jednocześnie działają jako oświetlenie nocne.
Przy rozmieszczaniu opraw ogólnych kluczowe jest ograniczenie olśnienia. Zbyt gęsto rozmieszczone spoty o wąskim kącie świecenia nad częścią wypoczynkową salonu zamienią sufit w „lotnisko”. Lepiej użyć mniejszej liczby opraw o szerszym kącie i uzupełnić je lampami stojącymi lub kinkietami. W ciągach komunikacyjnych (korytarze, schody) sprawdza się powtarzalny rytm opraw, ale bez przesady z mocą – przy krótkich dystansach oko i tak szybko adaptuje się do niższego poziomu światła.
Oświetlenie zadaniowe wymaga dopasowania geometrii do konkretnej czynności. Nad blatem kuchennym oprawy lub taśmy LED powinny świecić z przodu użytkownika, tak by nie rzucał cienia rękami na miejsce pracy. W łazience oprawy przy lustrze lepiej umieścić po bokach lub w formie pionowych profili, zamiast pojedynczej lampy z góry – wtedy twarz jest równomiernie oświetlona, bez mocnych cieni pod oczami i nosem. Przy biurku sensowne jest połączenie ogólnego, dość równomiernego oświetlenia sufitu i lokalnej lampki z ruchomym ramieniem, którą da się ustawić względem monitora i kartki.
Światło akcentowe dobrze znosi ściemnianie i eksperymenty z barwą. Podświetlenia wnęk, półek czy ścian za telewizorem mogą mieć nieco cieplejszy odcień niż główne oświetlenie, dzięki czemu wieczorem wprowadzają spokojniejszy nastrój. Lepiej nie przesadzać z liczbą kolorowych efektów RGB – kilka prostych, stałych rozwiązań zwykle wygląda bardziej elegancko niż „tęcza” w każdym rogu pokoju. Przy oprawach podłogowych i w stopniach schodów trzeba dodatkowo sprawdzić klasę szczelności oraz sposób montażu, żeby nie zbierały brudu i nie świeciły wprost w oczy przy niskim kącie patrzenia.
Dobrze zaplanowana instalacja LED łączy rozsądne obliczenia z praktycznym podejściem do codziennych nawyków domowników. Jeśli na początku jasno określi się funkcje poszczególnych stref, zadba o jakość źródeł światła i możliwość późniejszych modyfikacji, to nawet po kilku latach oświetlenie pozostaje wygodne w użyciu, energooszczędne i nie wymaga kosztownych przeróbek.
Projekt oświetlenia LED w konkretnych pomieszczeniach
Kuchnia – równowaga między funkcjonalnością a nastrojem
Kuchnia zwykle łączy kilka funkcji: przygotowywanie jedzenia, spożywanie posiłków, czasem też pracę przy laptopie. Projekt oświetlenia powinien to odzwierciedlać. Dobrą bazą jest światło ogólne o neutralnej barwie (ok. 4000 K) i niezbyt punktowym rozsyłie, np. plafon, panele LED lub linie wpuszczane. Do tego dochodzi oświetlenie blatu roboczego – taśmy LED w profilach podszafkowych albo wąskie oprawy liniowe zamontowane jak najbliżej krawędzi frontów, tak by nie oślepiały przy siedzeniu przy stole.
Przy wyspie kuchennej sensowne jest rozdzielenie funkcji: jeden obwód oświetlenia zadaniowego (np. oprawy wpuszczane nad strefą krojenia i gotowania), drugi – dekoracyjne zwisy nad częścią jadalnianą, które można mocno ściemnić. Jeśli wyspa ma służyć również jako miejsce pracy, przydaje się barwa neutralna i CRI min. 90 nad częścią roboczą, a nad stołem można pozwolić sobie na cieplejsze światło.
Typowy błąd to zbyt mała liczba punktów nad blatem lub ich złe umiejscowienie. Jeśli oprawy są za daleko od krawędzi szafek wiszących, użytkownik sam zasłania sobie światło. Przy planowaniu zabudowy wygodnie jest przyjąć zasadę: linia opraw lub taśmy LED ma wypaść bliżej krawędzi frontu niż ściany – wtedy strumień światła pada pod lekkim kątem na blat i nie razi oczu.

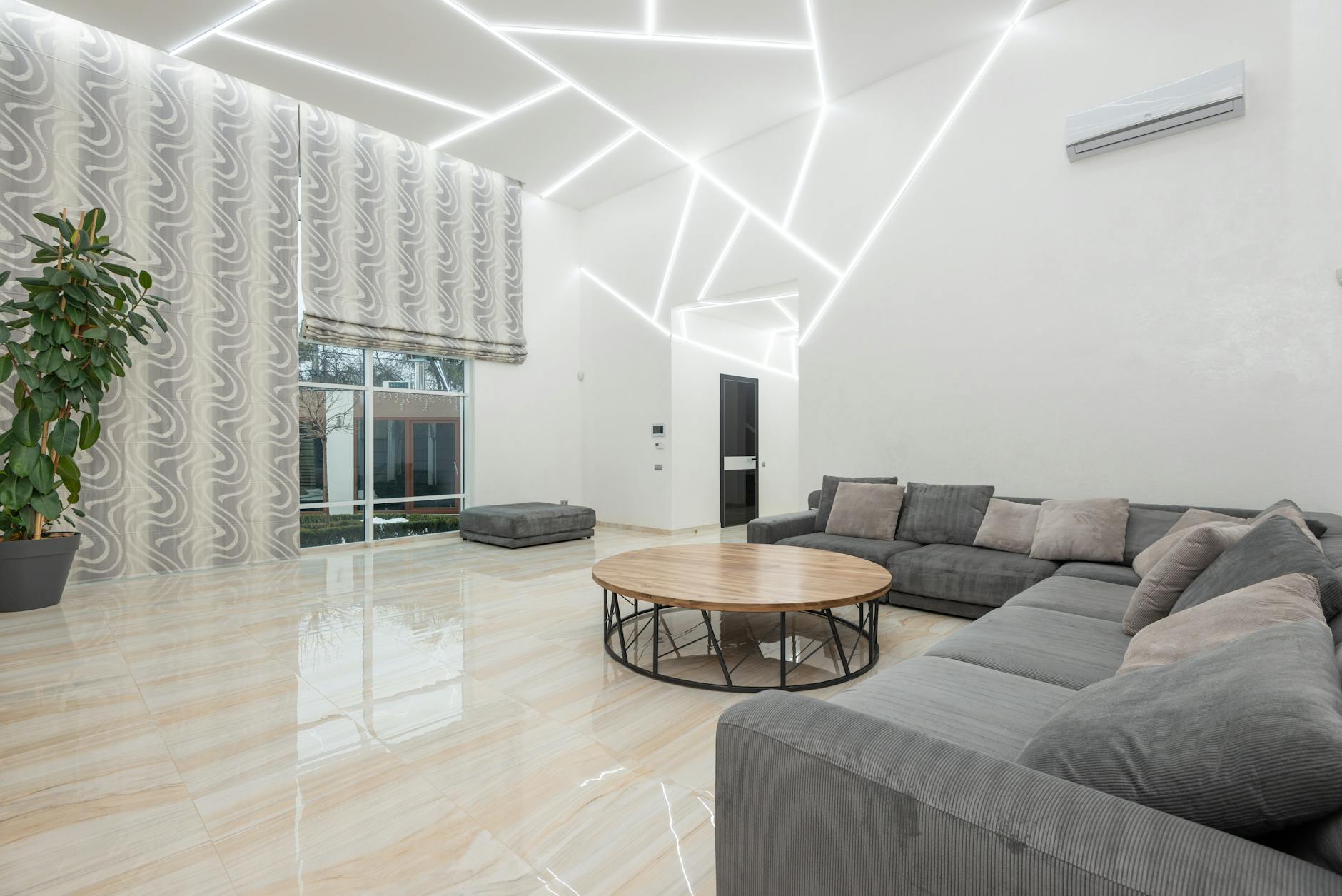

Salon – sceny świetlne dla różnych aktywności
W salonie rzadko wystarcza jedno źródło światła w środku sufitu. Zwykle w grę wchodzi kilka scen: oglądanie telewizji, czytanie, spotkania towarzyskie, czasem praca z laptopem. Łatwiej to opanować, gdy oświetlenie jest warstwowe i rozbite na niezależne obwody.
Światło ogólne może dawać delikatnie rozproszone LED-y – plafony, linie wpuszczane lub reflektory na szynie z szerokim kątem świecenia. Dobrze, jeśli to oświetlenie ma możliwość ściemniania, ale nie musi być bardzo mocne; ważniejsza jest równomierność. Strefy wypoczynkowe wokół sofy i foteli lepiej doświetlić lampą podłogową lub kinkietem z możliwością regulacji kierunku światła. To często prostsze i bardziej elastyczne niż gęsta siatka spotów w suficie.
Przy telewizorze sprawdza się delikatne światło za ekranem: taśma LED w profilu lub cienkie oprawy liniowe. Zmniejsza to kontrast mi
